Теплообменники

Промышленные теплообменные аппараты для резервуарных парков и технологических линий

Теплообменное оборудование применяется там, где необходимо нагреть, охладить, стабилизировать или подготовить рабочую среду перед хранением, перекачкой, сливом, подачей в технологический контур или дальнейшей переработкой. Для резервуарных хозяйств, котельных, нефтебаз, пищевых производств, судовых систем, энергетических объектов и промышленных предприятий особенно важны не только тепловая мощность аппарата, но и его совместимость с реальной рабочей средой, насосным оборудованием, давлением, температурой, вязкостью продукта и условиями обслуживания.

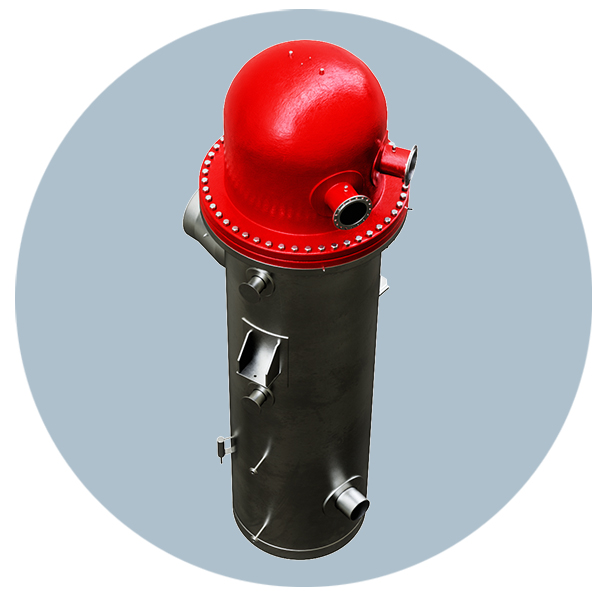

Завод изготавливает и поставляет теплообменные аппараты под конкретные технические требования заказчика: водоводяные и пароводяные подогреватели, подогреватели мазута, подогреватели сетевой воды ПСВ, маслоохладители МО и МБ, пищевые и судовые охладители, охладители выпара, грязевики и фильтры мазута ФМ. Конструкция подбирается с учетом теплового режима, гидравлического сопротивления, коррозионной активности среды, требований к очистке, ремонтопригодности и размещению оборудования на объекте.

Когда требуется изготовление теплообменного оборудования под расчет

Серийный аппарат не всегда корректно работает в реальных условиях эксплуатации. Причина часто связана не с качеством изготовления, а с тем, что при подборе не были учтены фактическая вязкость среды, сезонные температуры запуска, загрязненность продукта, перепады давления, наличие механических включений, особенности обвязки и режим работы насосов.

Для мазута, масел, технической воды, пара, конденсата, пищевых жидкостей и других сред важен расчет не только по площади поверхности теплообмена, но и по коэффициенту теплопередачи в рабочем режиме. При загрязнении трубного или межтрубного пространства фактическая эффективность может снижаться, поэтому в проект закладывают запас по поверхности, возможность промывки, доступ к трубному пучку и допустимое гидравлическое сопротивление.

Основные виды теплообменных аппаратов

Кожухотрубные аппараты для тяжелых промышленных условий

Кожухотрубная конструкция применяется в системах, где оборудование должно выдерживать перепады давления, температурные расширения, загрязненные среды, вязкие продукты и продолжительную эксплуатацию без частого демонтажа. Такие аппараты подходят для подогрева мазута, охлаждения масел, работы с технологической водой, паром, конденсатом и другими промышленными средами.

В зависимости от расчетных параметров возможны исполнения с неподвижными трубными решетками, U-образными трубами, съемным трубным пучком, разборными крышками, различными схемами движения потоков и материалами трубного пучка. Выбор конструкции зависит от температуры, давления, загрязняемости среды, необходимости механической очистки и условий обслуживания на площадке.

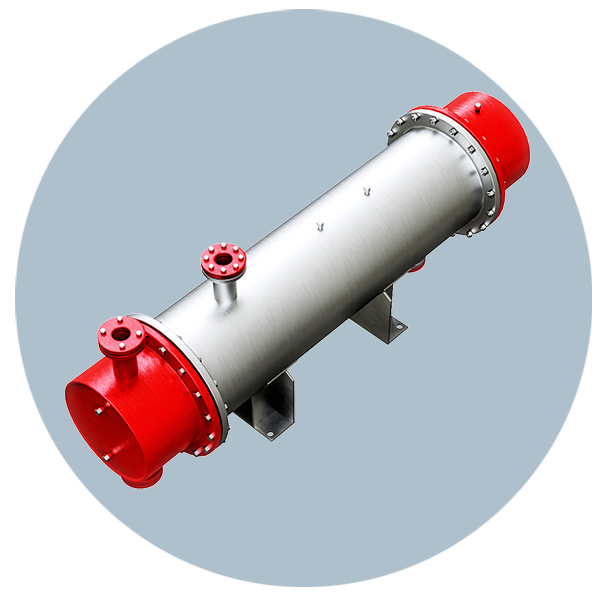

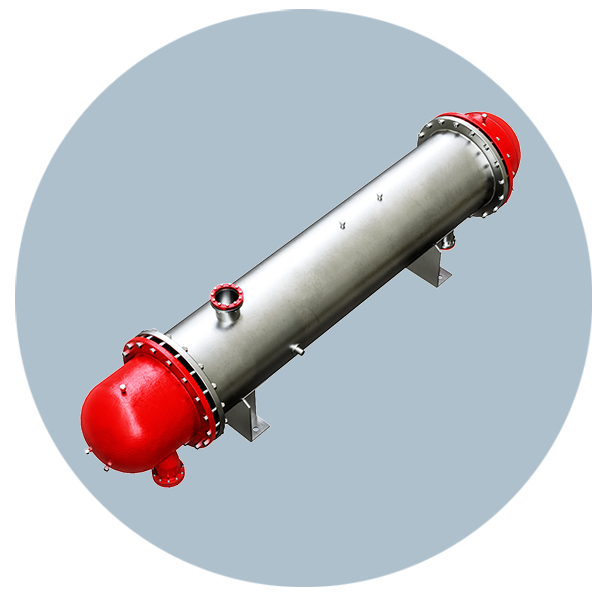

Водоводяные и пароводяные подогреватели

Водоводяные подогреватели применяются для систем отопления, горячего водоснабжения, тепловых пунктов и технологических контуров, где одна водная среда передает тепло другой. Пароводяные подогреватели используются там, где в качестве греющей среды применяется пар. При подборе учитывают расход, температуру на входе и выходе, давление, качество пара, схему отвода конденсата и возможность удаления паровоздушной смеси.

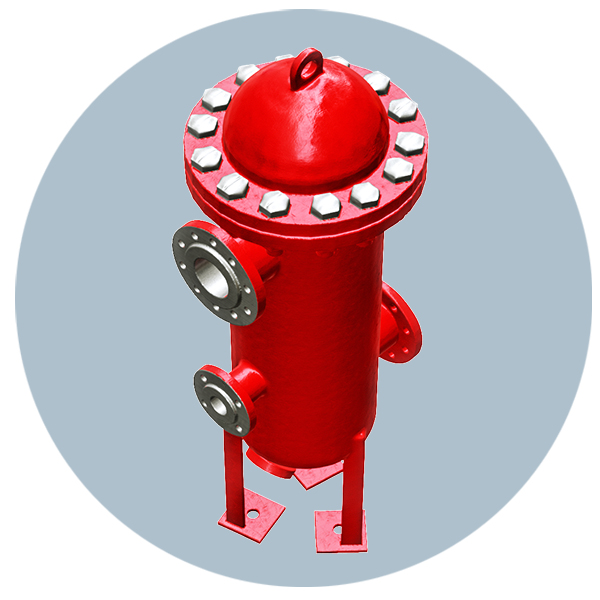

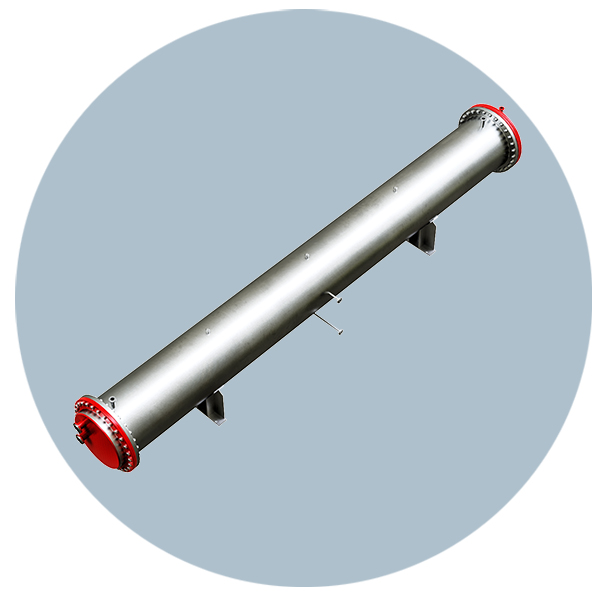

Подогреватели мазута и фильтры мазута ФМ

Для мазута и других высоковязких нефтепродуктов теплообменный аппарат подбирают с учетом температуры застывания, вязкости при запуске, содержания механических примесей и требуемой температуры перед сливом, перекачкой или подачей к горелочным устройствам. Ошибка в подборе может привести к недогреву продукта, росту нагрузки на насосы и увеличению времени разгрузки.

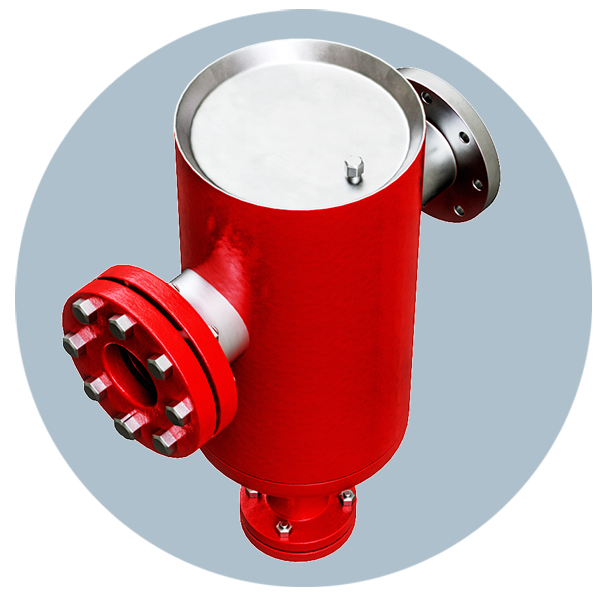

Фильтры мазута ФМ и грязевики защищают теплообменный тракт от механических включений, абразивного износа и ускоренного загрязнения поверхности нагрева. Фильтрация подбирается каскадно: более грубая очистка перед подогревателем и более тонкая очистка после снижения вязкости среды.

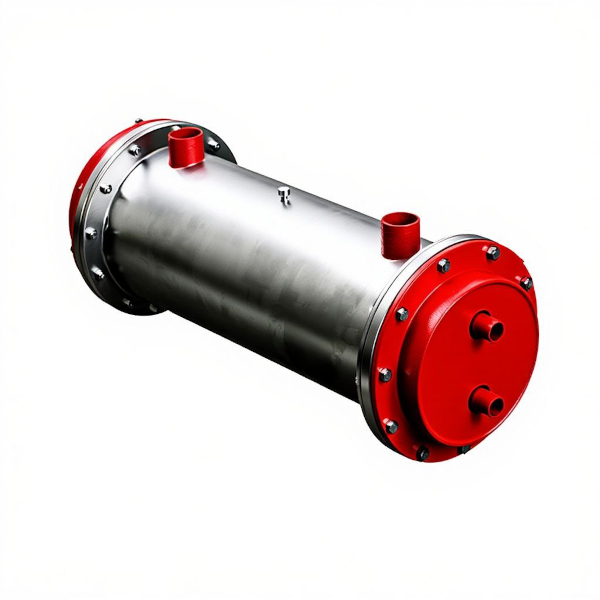

Маслоохладители МО и МБ

Маслоохладители применяются в системах смазки турбин, компрессоров, редукторов, гидравлических агрегатов и другого промышленного оборудования. При выборе важно учитывать не только тепловую мощность, но и скорость движения масла, допустимое давление, тип масла, наличие присадок, материал трубок и возможность обслуживания аппарата без полной остановки технологической линии.

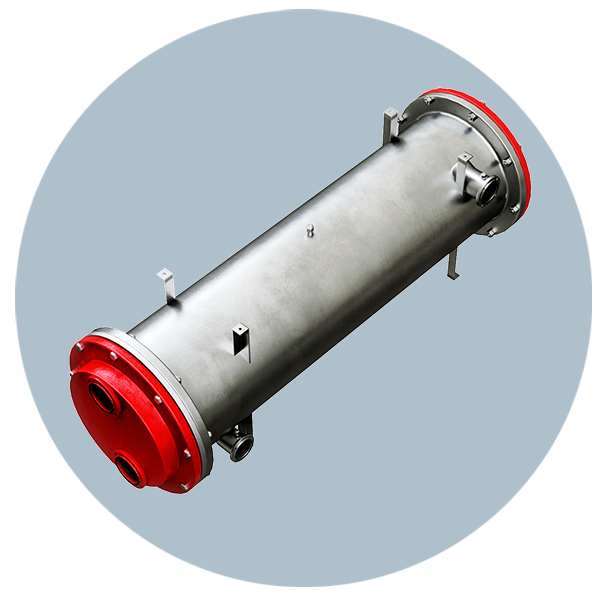

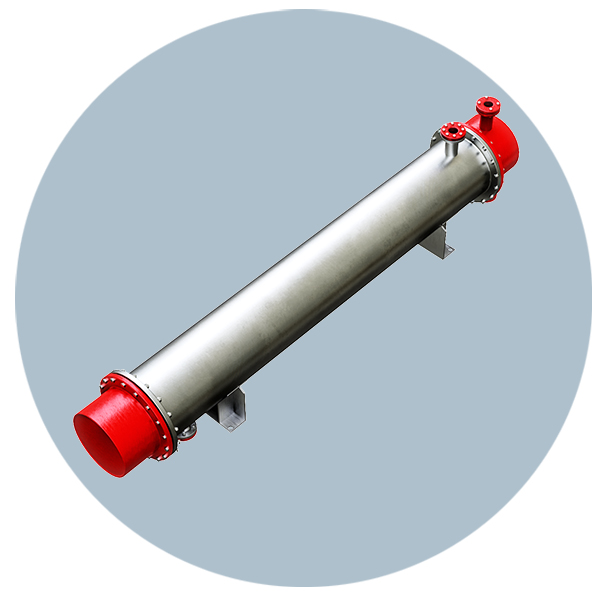

Пищевые, судовые охладители и охладители выпара

Пищевые охладители подбираются с учетом санитарных требований, качества обработки внутренних поверхностей, возможности промывки и отсутствия застойных зон. Судовые охладители дополнительно рассчитываются с учетом вибраций, качки, компактного размещения и повышенных требований к надежности.

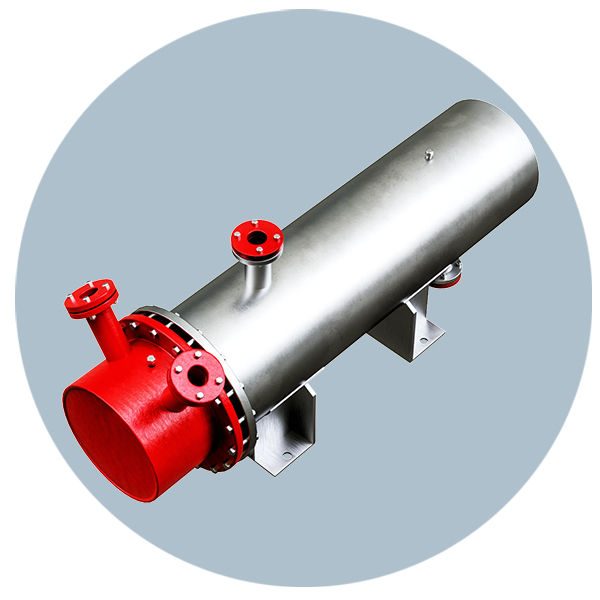

Охладители выпара применяются для возврата тепла в технологический цикл, снижения потерь пара и повышения энергоэффективности котельного или деаэрационного оборудования. Для стабильной работы учитываются схема отвода конденсата, гидрозатвор, неконденсирующиеся газы и фактический режим работы системы.

Максимальные технические характеристики теплообменного оборудования

Ниже приведены предельные и расширенные параметры, которые применяются при предварительном подборе оборудования. Окончательные значения определяются расчетом, рабочей средой, категорией оборудования, требованиями проекта и условиями эксплуатации.

Как выбрать теплообменный аппарат для промышленного объекта

Подбор начинается не с выбора модели, а с анализа режима работы. Необходимо определить рабочую и пусковую температуру, расход греющей и нагреваемой среды, допустимый перепад давления, вязкость, загрязненность, коррозионную активность, требуемую температуру на выходе и условия размещения аппарата.

Ключевые данные для расчета

• тип рабочей среды и ее физико-химические свойства;
• расход по каждому контуру;
• температура на входе и требуемая температура на выходе;
• рабочее и расчетное давление;
• допустимый перепад давления на аппарате;
• наличие механических примесей и склонность среды к отложениям;
• требования к материалу корпуса, трубок, прокладок и фланцев;
• схема монтажа, доступ для обслуживания и место для выема трубного пучка;
• условия эксплуатации: помещение, улица, климатический район, вибрации;
• необходимость теплоизоляции, опор, площадок обслуживания и ответных фланцев.

Кожухотрубный или пластинчатый аппарат: что выбрать

Для чистых водных контуров с умеренными давлениями и стабильным режимом пластинчатые аппараты могут быть эффективным решением. Однако для мазута, масел, загрязненной технической воды, сред с механическими примесями, гидроударами и высокими требованиями к ресурсу чаще выбирают кожухотрубное исполнение. Оно устойчивее к промышленным нагрузкам, проще ремонтируется на объекте и допускает различные варианты трубного пучка под конкретный режим.

Практический критерий выбора

Если среда чистая, режим стабильный, а главным критерием является компактность, можно рассматривать пластинчатую схему. Если требуется надежность при тяжелых условиях, возможность механической очистки, работа с вязкими продуктами или долгий ресурс в составе резервуарного хозяйства, рациональнее закладывать кожухотрубный теплообменный аппарат.

Производство, контроль качества и документация

Теплообменные аппараты изготавливаются с учетом требований проекта, параметров рабочей среды и условий эксплуатации. При необходимости оборудование проектируется для работы под избыточным давлением, проходит контроль качества, испытания на прочность и герметичность, а также комплектуется эксплуатационной документацией.

Для кожухотрубных аппаратов учитываются требования к конструкции, материалам, изготовлению, контролю, испытаниям и подготовке к отгрузке. При работе оборудования под избыточным давлением также учитываются требования технического регламента по безопасности.

Преимущества заказа у завода-производителя

• изготовление теплообменного оборудования под техническое задание;
• подбор конструкции под фактическую рабочую среду и режим эксплуатации;
• расчет тепловой мощности и гидравлического сопротивления;
• выбор материалов корпуса, трубного пучка и уплотнений;
• изготовление нестандартных аппаратов для резервуарных парков и промышленных объектов;
• поставка оборудования, ответных фланцев, опор и дополнительных элементов по проекту;
• доставка по России и подготовка комплекта документов для эксплуатации.
